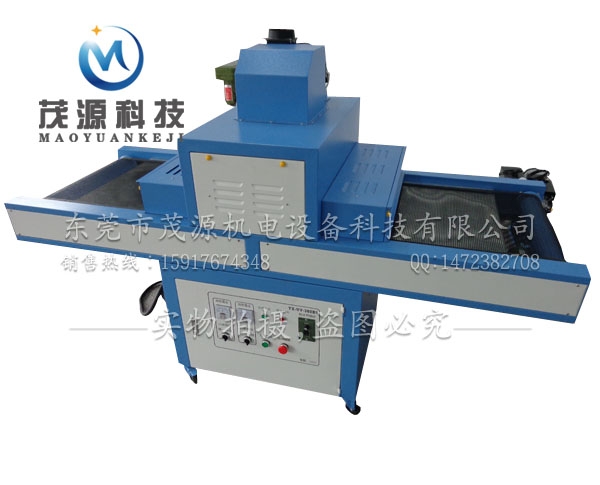

UV固化機
1.1、用途
本機適用于UV感光性涂料、油墨、接著劑的涂裝、接著、注型或多種材料的印刷表面在瞬間進行固化干燥。
1．印刷方面：廣泛使用于網版印刷、平板印刷、凸版印刷、自粘商標、金屬銘牌、PC、PVC、ABS、PS、壓克力、特多龍、玻璃、陶瓷、電子零件、單面電路板等。
2．涂裝方面：木材表面光亮涂裝、紙面上光、塑膠地磚、PU成皮上光、光纖線表面涂裝等。
3．接著方面：電路板CHIP零件之接著、各種電子零件、玻璃之接著、液晶片、端子封膠之接著。
4．注型方面：裝飾用彩盤器皿、裝飾用佩帶品（紐扣、胸針、發夾、皮帶扣等）。
1.2、特點
1．瞬間干燥，生產效率高。
2．干燥后能使印件表面達到高硬度、高光澤，耐磨擦、耐溶劑的效果。
3．傳動采用輥軸傳送，變頻無級調速。
4．輸送帶防偏移，保證輸送順暢。
5．選用優質高效燈管，燈室強制式排熱，延長燈管壽命，保護干燥物品不會受熱變形。
6．箱體表面全噴塑處理，美觀大方，耐腐蝕。
該機造型新穎，結構合理，有效工作面積大，功能全，操作簡單，維修調方便，噪音小，可靠性高，成本低，能耗少，生產效率高。
2.操作與調整
2.1使用前的準備
1、將設備安裝于通風良好，無腐蝕性氣體,遠離熱源，陽光不直射的地方。機器必須遠離墻壁至少1米,便以控制面板的操作和維修。
2、放置好機器后，用水平儀檢測機器是否水平。
3、檢查各緊固件是否牢固，鏈條及活動件是否有潤滑油。
4、檢查電源、接地電纜及各電器元件。
5、調整擋光板的位置。
6、檢查出風口的開度。
7、調節燈管的高度及網帶的松緊度。
2.2.操作程序
1、開始程序：接通所有電源－按“總開”－接通“傳動”－調節“傳動調速”－打開風機開關－啟動UV燈開關—工作
2、停止程序：關閉UV燈開關－停止“傳動”—繼續送風10分鐘－關閉風機開關－按“總?！保ㄗⅲ弘娫撮g斷一段時間后再接通，否則降低機器使用壽命）
2.3.調整
2.3.1、燈高度調整
燈架與燈箱通過螺栓連接，調節時旋轉下側螺母調整到合適位置，固定后在調節上側螺母使其緊固。
2.3.2、傳送系統的調節
打開控制板,露出電動機和鏈條。檢查鏈條用拇指和食指向下按鏈條時，中心會下凹約10mm。如果過于寬松或太緊,加減電機底座上的墊圈至適當程度。
3.維護與保養
1為延長機器的使用壽命，保證設備正常運行，應在開機前先做設備檢查，發現問題及時糾正。
2開機連續運轉半小時，觀察各儀表、指示燈指示是否正常，運轉時有無異樣聲音。如發現不正?，F象時，應立即進行檢查。
3每月至少清理一次面板,檢查各部分螺絲是否松脫。
4避免用手觸摸燈管，以防汗液、油污影響紫外光透射，若不慎沾染后可用酒精棉擦拭干凈。
5燈管及反射罩，每月用酒精擦拭一次，保持其清潔。如果周圍環境惡劣,相應增加清理次數。
6排氣風機應該每三個月清洗一次。清潔風葉，機殼外部及電機外表
7向風機各轉動部位加潤滑油，調節風閥傳動機構。緊固各接線端子。檢查風閥傳動機構是否靈活可靠、電線有無破損、電線接頭緊固是否良好。
8如機器較長時間不用，宜將傳送網帶調松，使其處于自由狀態。
9傳動鏈條使用一段時間后，會自然伸長，應及時調整。傳送網帶在使用過程中，由于溫度變化，可能出現跑偏現象，應及時調整。
10保證機器各活動部位的潤滑。主被動托輥、軸承，鏈條和傳動輪應每半年上一次黃油；其他部位及電機一年一次。前后輥、托輥和傳動網咬合部分不允許使用任何潤滑脂。見下表：
|
部件名稱 |
油類 |
|
軸承 |
黃油 |
|
齒輪 |
黃油 |
|
鏈條 |
黃油 |
|
齒輪箱 |
機油 |
11每次使用機器后，清理污垢和塵埃，保證網帶運轉自如。
12經常檢查機器插頭與插座接觸是否良好，如機器正常運行時，發現電纜發熱發燙，我們一定要停機，來及時的更換電纜，以免發生火災。
13機內電氣線路不得隨意改動。出現故障，及時檢修，非專業維修人員不得擅自拆換。
4.常見故障及排除
|
故障現象 |
系統分析 |
故障排除 |
|
機器不啟動 |
電源斷開 |
接通電源 |
|
“總?！卑聪?/span> |
按“總開” |
|
|
網帶不移動 |
網帶及鏈條出現卡阻 |
排除卡阻物 |
|
調速電源保險絲熔斷 |
更換保險絲 |
|
|
電動機出故障 |
檢查電動機 |
|
|
光強度不足
|
UV燈開關接觸不良 |
檢修，必要時更換 |
|
排風口的開度不合適 |
調節派風口的開度 |
|
|
燈接觸不良 |
緊固接線柱 |
|
|
UV燈老化 |
更換燈管 |
|
|
鎮流器出現故障 |
檢修，必要時更換 |
|
|
電容器出現故障 |
檢修，必要時更換 |
|
|
通風不良 |
電磁開關接觸不良 |
調整并緊固 |
|
發動機工作性能不佳 |
檢查調整，必要時更換 |
|
|
風機工作性能不佳 |
檢查調整，必要時更換 |
|
|
風機旋向反 |
更換接線位置 |
5、注意事項與警告
注意事項：
1、機器運行時，請不要來回撥動UV燈開關和總開關按鈕。
2、風機旋向應與所標箭頭一致。否則,機器內部溫度將會運作失常。
3、不要隨意改變UV燈輻照距離。
4、當UV燈亮起后，檢查燈的電流是否正常。高電流會引起UV燈故障，超額電壓會導致變壓器部件損壞。
5、燈管熄滅后，間隔5分鐘再開啟UV燈。
6、傳送帶過熱，電壓超過額定值，空氣排放量過小等都會引起火災。
7、機器運行中，任意部分非正常斷電，應立即關閉總電源，故障排除后，再行開機。
8、檢查或檢修下面零部件時，應使電容放電，以免出現事故
警告：
1、使用本機前，請詳細閱讀說明書
2、請勿長時間直視UV燈，否則會灼傷眼睛
3、高壓電危險
4、維修換件時注意，請關閉總電源。更換燈管，請放凈電容器的存電
5、請勿將手放在傳動部位，以免發生危險
6、試機時，核對風機的相序是否正確
